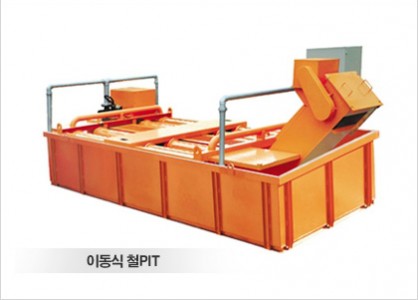

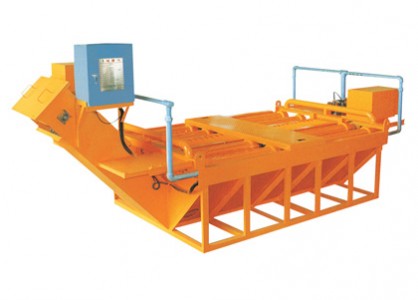

제품사양
| MODEL | DTW-110 (일반현장용) | ||
|---|---|---|---|
| 장비규격 | 2,200(W) * 5,160(L) * 1,000(H) | ||
| 장비중량 | 4,700kg | ||
| 적용차량 | 25Ton, 대형차량 | ||
| 세륜시간 | 45sec | ||
| 처리능력 | Max. 640대 / 일(8시간/일기준) | ||
| 사용전력 | 220V / 380V 3상, 60㎐ | ||
| 소비전력 | 15.5Kw | ||
| 운전방식 | 근접 S/W 감지에 의한 자동 세륜 | ||
| 살수압력 | 3~4kg/㎠ | 슬러지 | 자동배출 |
| 3상 동력공급이 어려운 현장 |
※ 특허 신제품 절전형 ROLL 구동방식 세륜기(단상 220V, 자가발전기 겸용) 별도문의

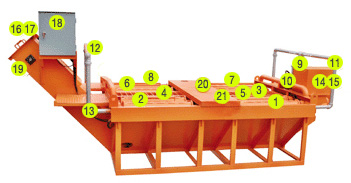

세륜기 주요부품 명칭
| 1 | Roller | 8 | Roller | 15 | 롤러구동 Motor (모터보호 Cover 내) |
|---|---|---|---|---|---|
| 2 | Roller | 9 | 수중펌프 | 16 | 컨베이어 모터보호 Cover |
| 3 | Roller | 10 | 필터 | 17 | 컨베이어 구동 모터 (모터보호 Cover 내) |
| 4 | Roller | 11 | Pump측 살수배관 파이프 | 18 | Control Panel |
| 5 | Roller | 12 | 토출부 측살수 배관 파이프 | 19 | 슬러지 배출 체인 |
| 6 | Roller | 13 | 하부살수 배관 Line | 20 | 안전발판 |
| 7 | Roller | 14 | 롤러구동 모터보호 카바 | 21 | 롤러체인내장 |

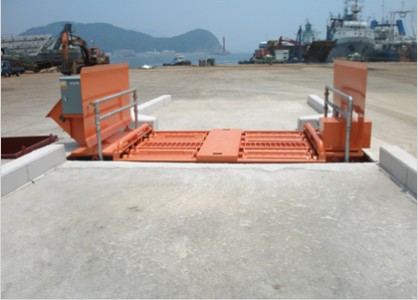

세륜방법
-
01
차량진입
세륜하고자 하는 차량은 세륜기의 자동안내 LINE을 따라 서서히 진입, 차량의 전륜을 전방의 ROLL사이에 안착 시킵니다. -
02
전륜 및 차량 전면 하부 동시 세륜
차량의 기어를 중립에 위치, 브레이크를 풀면, 자동감지장치가 작동, 세륜을 실시, 바퀴의 내외측 및 차량 하부면에 묻은 흙을 완벽하게 세척합니다. -
03
후륜 및 차량 후면 하부 동시세륜
후륜을 전륜 세륜때와 같이 전방의 롤사이에 서서히 안착시킨 후 기어를 중립에 위치, 브레이크를 풀면 자동감지장치의 작동에 의해 차량의 묻은 흙을 완벽하게 세척합니다. -
04
차량진출
전부분 세륜이 끝나면 서서히 세륜장비를 벗어나 진출하면 됩니다. -
05
침전토사 자동 배출
세륜기는 다음 차량의 세륜을 위해 전자동으로 토사배출 및 세륜수 보충등이 이루어지므로 최단시간에 세륜 대기 상태로 돌아갑니다.
ROLL 구동방식 장점
01. 내구성을 고려한 강도설계
ROLLER은 고강도 PIPE로 제작 되었으며, ROLLER에 용접된 원형 BAR는 구동시 타이어의 미끄럼을 방지할 뿐만아니라, ROLLER의 회전시 타이어에 진동을 주어
이중 바퀴 홈사이에 낀 진흙까지도 하부에서 분사되는 수압에 의해 완전 세륜이 가능하도록 설계 되었습니다.
이중 바퀴 홈사이에 낀 진흙까지도 하부에서 분사되는 수압에 의해 완전 세륜이 가능하도록 설계 되었습니다.
02. 근접 S/W에 의한 차량감지장치
ROLL과 ROLL 사이에 S/W가 부착되어 차량을 감지함으로서 세륜이 되도록 하였으며, TIMER를 내장하여 현장 여건 및 토질에 맞춰 세륜 시간을 조정 할 수 있으며,
MAIN 전원의 OVER LOAD에 대해 차단기가 내장되어 있습니다.
MAIN 전원의 OVER LOAD에 대해 차단기가 내장되어 있습니다.
03. 역회전 방지 장치
RATCHET 채택으로 ROLL의 역회전을 방지하므로 차량진입 및 진출시 진행을 원할하게 하며 또한 급속 출발시 ROLL 및 CHAIN의 끊어짐을 방지하고 감속기를 보호하는 장치입니다.
04. SCRAPER에 의한 침전토사 자동배출장치
동서가 개발한 강력한 CONVEYOR CHAIN 및 SCRAPER는 침전토사를 자동제거하고 토사배출구에 토사안내 슈트를 설치, 타사 제품과는 달리 항상 깨끗한 현장을 유지시키는 마무리가 완벽한 제품입니다.
